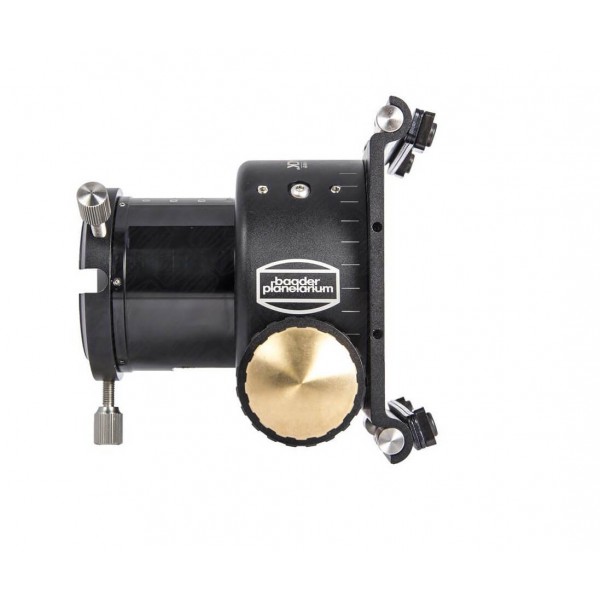

Crémaillère Baader BDS 50,8 mm pour télescope Newton

Crémaillère Baader BDS 50,8 mm pour télescope Newton

En astrophotographie ou en visuel, la mise au point demeure un facteur capital pour acquérir des images claires. Pour une meilleure précision, la firme Allemande BAADER nous propose cette crémaillère optimisée pour les télescopes de conception Newton.

Cette crémaillère BAADER, à l'inverse des systèmes classiques à Crayford ou à pignon, possède un engrenage micronisé de type "Diamond Steeltrack" ce qui n'implique aucun jeu mécanique, aucune flexion. Elle n'entraîne donc aucune déformation de l'objet céleste dans le champ de vision lors de la manipulation de la molette de mise au point.

Cette Crémaillère est compatible avec les tubes de 200 mm à 500 mm

Système de conduite :

La conception interne du mécanisme de cette crémaillère "Diamond" a été optimisée pour obtenir un mouvement particulièrement souple et cela sans aucun glissement incongru. Elle peut endurer une charge de 6 Kilogrammes verticalement.

Avec sa charge maximum de 6Kg, la crémaillère pourra être équipée de quasiment toutes les caméras CCD du commerce, même les caméras monochromes utilisant une roue à filtres.

A la place de roulements à billes étroits, le chemin de roulement intègre des roulements à rouleaux incroyablement résistants, d'une largeur de 10 mm, permettant d'y installer des accessoires plus lourds, tout en conservant la plus grande précision et solidité en torsion ( mécanisme conçu totalement sans téflon ).

Afin de recevoir le module de compensation thermique en carbone Diamond Steeldrive (moteur de mise au point de haute précision en option), cette crémaillère BAADER à un mécanisme de mise au point de 1:10 en acier inoxydable, équipé d'un bouton dentelé d'entrainement qui permet de recevoir la courroie crantée du Steeldrive.

Ce système Steeldrive active automatiquement la crémaillère et corrige les dérives de la mise au point provoquées par les fluctuations de températures au cours de la nuit.

Le boitier de réglage ( molette micrométrique) est amovible. Elle peut être montée aussi bien à gauche qu'à droite de la crémaillère. De ce fait, cela ne causera aucune gêne aux droitiers ni aux gauchers pour les opérations de mise au point fine. Vous pourrez également installer la transmission du bloc moteur Diamond Steeldrive ( en option ) aussi bien à droite qu'a gauche de votre crémaillère.

La conception mécanique, nous permettra de garder l'équilibre idéal entre la hauteur de la crémaillère ( tirage optique ) et les nécessités de solidité.

A l'aide du frein d'essieu "Zero-Shift", vous pourrez obtenir un arrêt précis du mouvement sans bouleverser le réglage de l'axe optique, ce cela, même si vous avez installé une charge d'accessoire importante sur le porte oculaire de la crémaillère.

Système de fixation :

Afin de recevoir les adaptateurs directs S58 T-2 / M48 / M68 et d'autres filetages d'adaptateur en option, pour réaliser la connexion filetée la plus courte possible des accessoires et des appareils photo, il est incorporé dans le tube de mise au point une bague de serrage universel en queue d'aronde S58.

Inclus dans la livraison : une pince oculaire avec collier de serrage côté focale 2 pouces en bronze d'une longueur de 12.5mm.

Afin de procéder à l'implantation consacrée aux aplanisseurs de champ d'image ou de correcteur réducteur de focale, on retrouve deux filetages auxiliaires (M60x1 et M55x0,75) sur le tube de mise au point RT&NT.

En option : La pince BAADER Clicklock 2 pouces avec sa bague de serrage en queue d'aronde S58 comprise ( longueur : plus de 16mm ).

Tube de mise au point :

Les différents roulements à rouleaux sont réglables indépendamment les uns des autres pour un ajustement mécanique précis au regard de l'axe optique.

Les pistes de roulement ultra dures (avec revêtement à froid), fabriquées avec justesse, sont extrêmement plus robustes que celles réalisées en acier inoxydable ou anodisé que l'on trouve sur la plupart des crémaillères du marché.

Afin d'obtenir une image sans vignettage, le diamètre intérieur du tube de mise au point est volontairement surdimensionné (55mm), composé d'une surface intérieure en dents de scie anti-reflet.

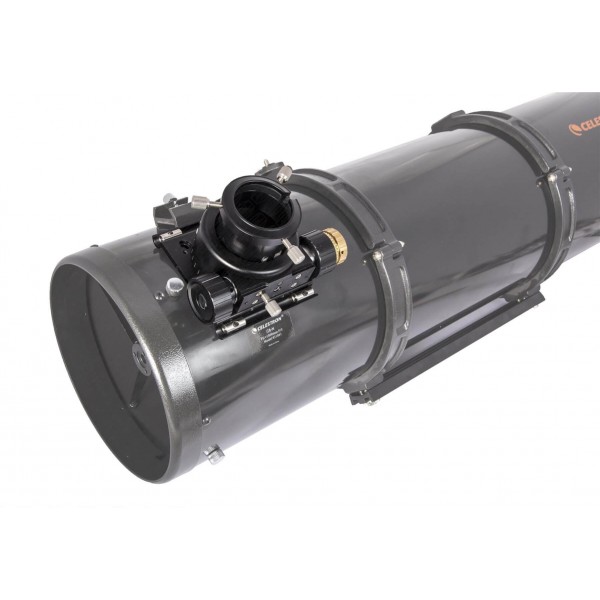

Montage du Crayford NT Baader Diamond Steeltrack sur un télescope Newton
