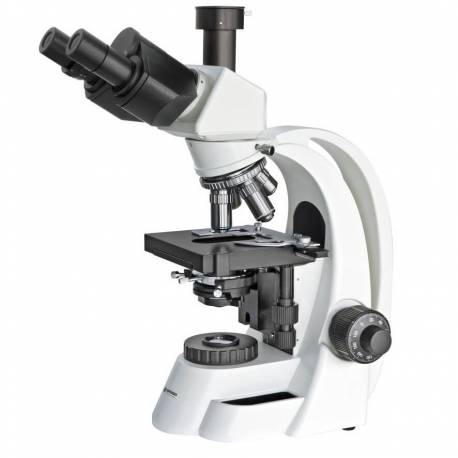

Microscope Bresser Bioscience 40-1000x trinoculaire

Microscope Bresser Bioscience 40-1000x trinoculaire

Le microscope trinoculaire Bioscience est en fait le premier microscope de la gamme Bresser que l’on peut considérer comme un véritable microscope Professionnel. Il associe qualité de fabrication, technologie, et qualité d’observation. Il correspond aux attentes des professionnels en science. Il conviendra également aux amateurs en microscopie qui recherchent un instrument optique performant.

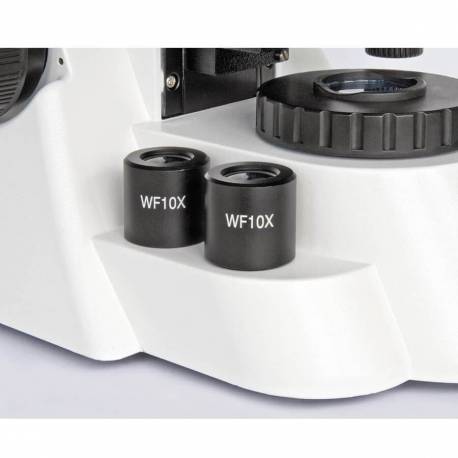

Livré avec 4 objectifs DIN (à savoir : 4x, 10x, 40x, 100x à immersion) et une paire d’oculaire  WF 10x de 23 mm, ce microscope Bioscience offre des grossissements de 40x, 100x, 400x et 1000x.

Attention : il est fortement recommandé d’utiliser de l'huile à immersion pour microscope pour les observations avec l'objectif 100x à immersion. Un flacon d’huile est livré avec le microscope.

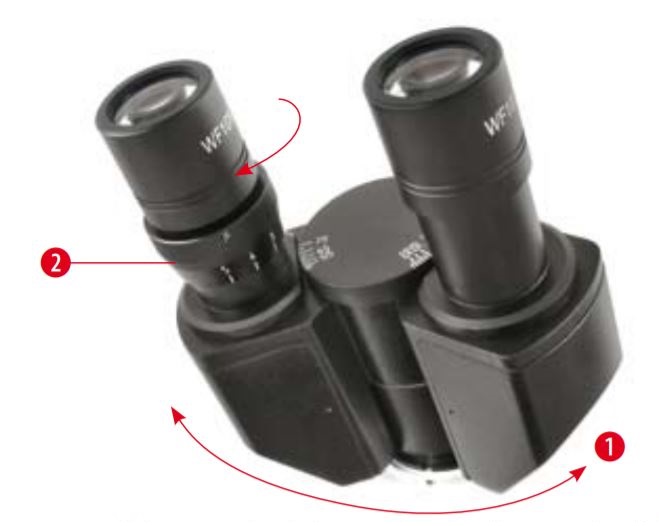

Microscope Bioscience trinoculaire : Réglage de l’écartement inter pupillaire et dioptrique

Il est possible de régler avec précision l’écartement inter pupillaire sur la tête trinoculaire du microscope Bioscience. De plus, vous pourrez également régler la dioptrie afin d’obtenir une parfaite vision de vos observations.

• Réglage de l’écartement inter pupillaire (ajustable de : 53 à 75 mm)

Commencez par placer un échantillon sur la platine et réaliser la mise au point. Réglez ensuite l’écartement inter pupillaire de la vision binoculaire en “resserrant ou en écartant” la tête binoculaire (1) jusqu’à ce que les deux images observées se superposent parfaitement de manière à n’en obtenir qu’une seule.

• Réglage dioptrique

Après avoir effectué le réglage de l’écartement inter pupillaire, laissez l’échantillon en place sur la platine et positionnez l’objectif 40x en position de travail. Commencez par observer avec l’oculaire droit de l’œil droit et réalisez la mise au point avec les molettes macrométriques et micrométriques. Réalisez la mise au point jusqu’à obtenir une image  parfaitement nette. Observez ensuite dans l’oculaire gauche avec l’œil gauche et effectuez le réglage de la bague dioptrique (2) afin d’obtenir également une image parfaitement nette avec l’œil gauche.

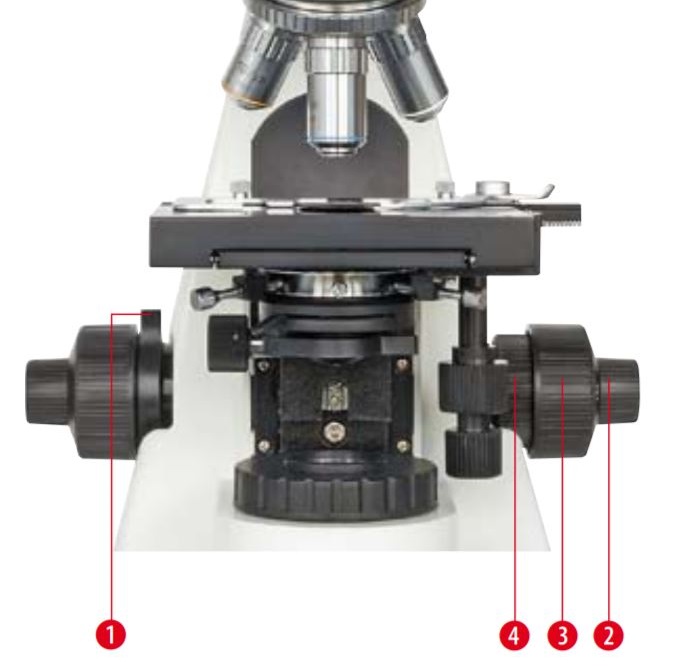

Microscope Bioscience trinoculaire : Mise au point macrométrique et micrométrique

Le Bioscience est équipé d’un système de mise au point rapide et très performant.

La molette de tension de la mise au point (4) sert à ajuster la tension de la molette de mise au point (3) afin d’empêcher que la platine glisse vers le bas. La molette de blocage (1) permet d’empêcher qu’un contact accidentel se produise entre la préparation et l’objectif. La molette (3) correspond à la molette de réglage macrométrique et la molette (2) correspond à la molette de réglage fin micrométrique.

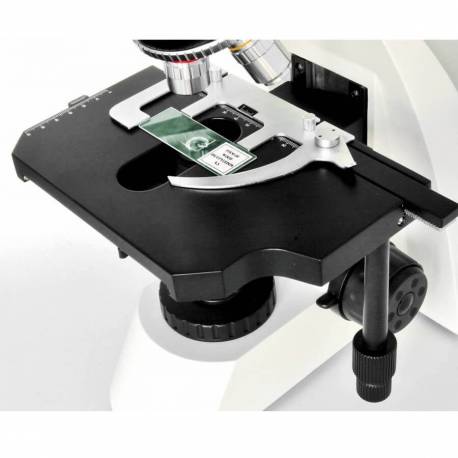

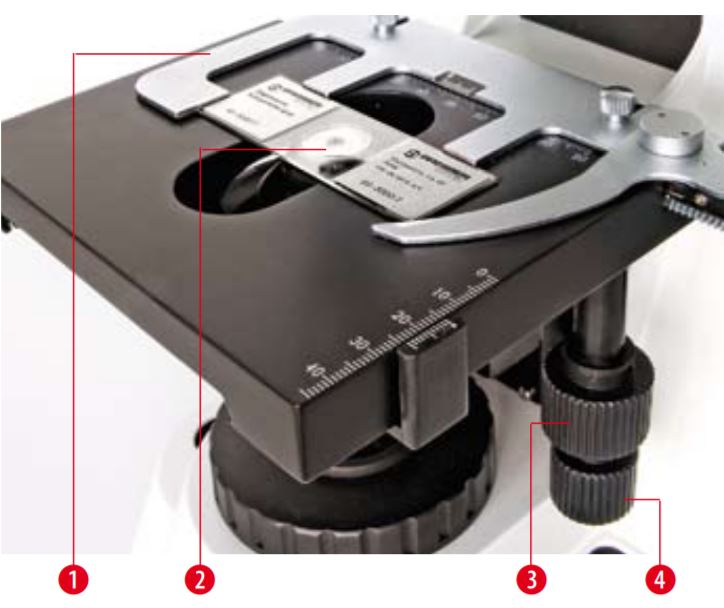

Microscope Biosciences trinoculaire : Platine intégrée avec commande coaxiale

On retrouve une platine très performante et très bien équipée qu’il est possible de déplacer très facilement sur le Biosciences trinoculaire :

1. Le guide objet qui permet de bien caler la préparation
2. La préparation
3. La molette de déplacement longitudinal
4. La molette de déplacement transversal

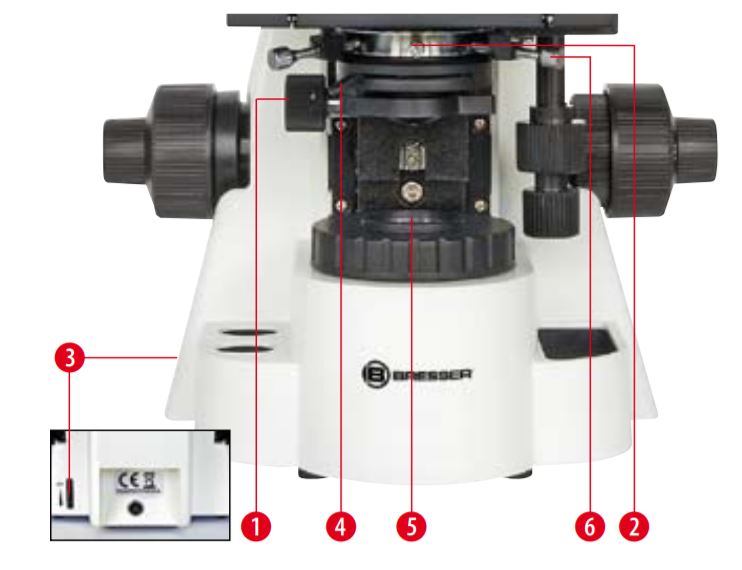

Microscope Biosciences trinoculaire : Condenseur d’Abbe N.A. 1.25 réglable

Un condenseur d’Abbe N.A 1.25 équipe le microscope. Il se règle en hauteur à partir de la molette de réglage haut/bas (1) et il peut également être centré avec les vis de centrage (6). Il est possible d’enlever facilement le condenseur en desserrant la vis de fixation (2). Le condenseur est muni d’un porte filtre (5) situé sur le bloc d‘éclairage.

La molette (3) permet de mettre sous tension l’éclairage et d’ajuster l’intensité lumineuse (3)

On retrouve un éclairage de Köhler (Eclairage à intensité réglable: 30 W Halogène) qui permet d’obtenir un éclairage optimal très prisé dans le domaine de la microscopie pour la recherche scientifique et la microphotographie.

Le microscope Bresser Bioscience 40-1000x possède une tête trinoculaire qui lui permet de recevoir une caméra pour la microscopie ou un appareil photo, afin de faire des captures photos ou vidéo de vos différentes observations.

L’installation d’une caméra nécessite l’ajout d’un adaptateur Monture C Réf : 5942101

Pour regagner du champ, vous pouvez ajouter l’adaptateur photo monture C + la lentille réductrice variable 0.5x en plus de l’adaptateur Réf : 5942101  (ces trois accessoires sont disponibles dans le bloc « accessoires » en bas de page).

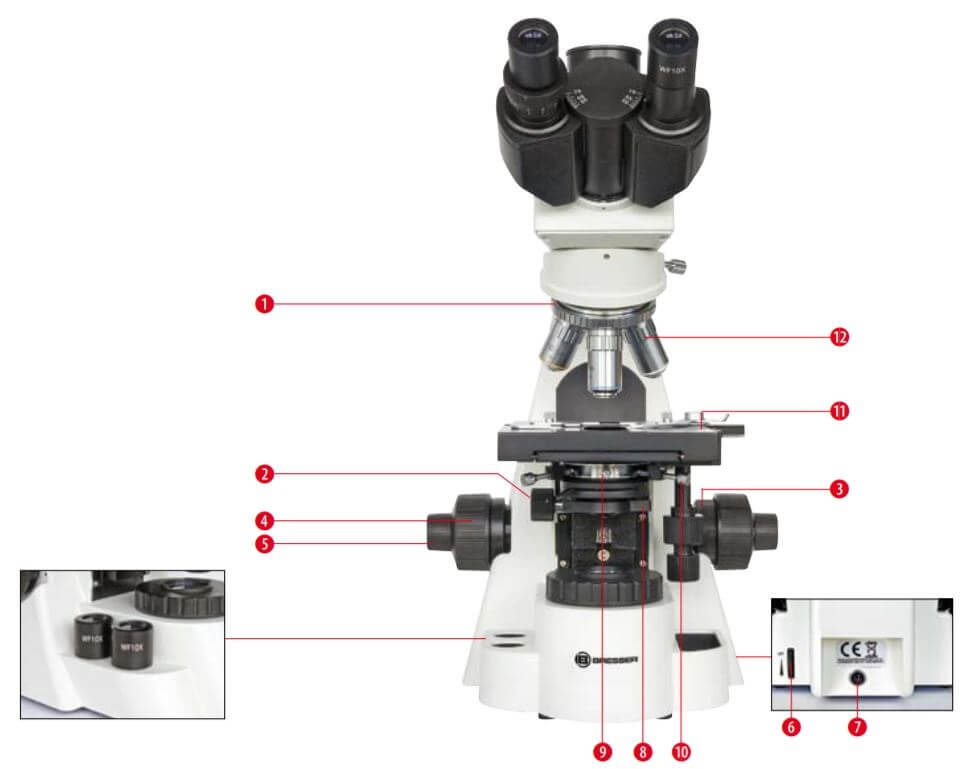

Composants du microscope Bresser Bioscience 40x-1000x trinoculaire

1. Tourelle révolver
2. Molette de réglage en hauteur du condenseur
3. Molette de réglage de tension de la mise au point
4. Molette de réglage macrométrique
5. Molette de réglage fin micrométrique
6. Interrupteur d‘alimentation et intensité lumineuse
7. Connexion pour l’alimentation
8. Lentille condensatrice auxiliaire
9. Vis de serrage du condenseur
10. Vis de centrage du condenseur
11. Platine à déplacements orthogonaux
12. Objectif

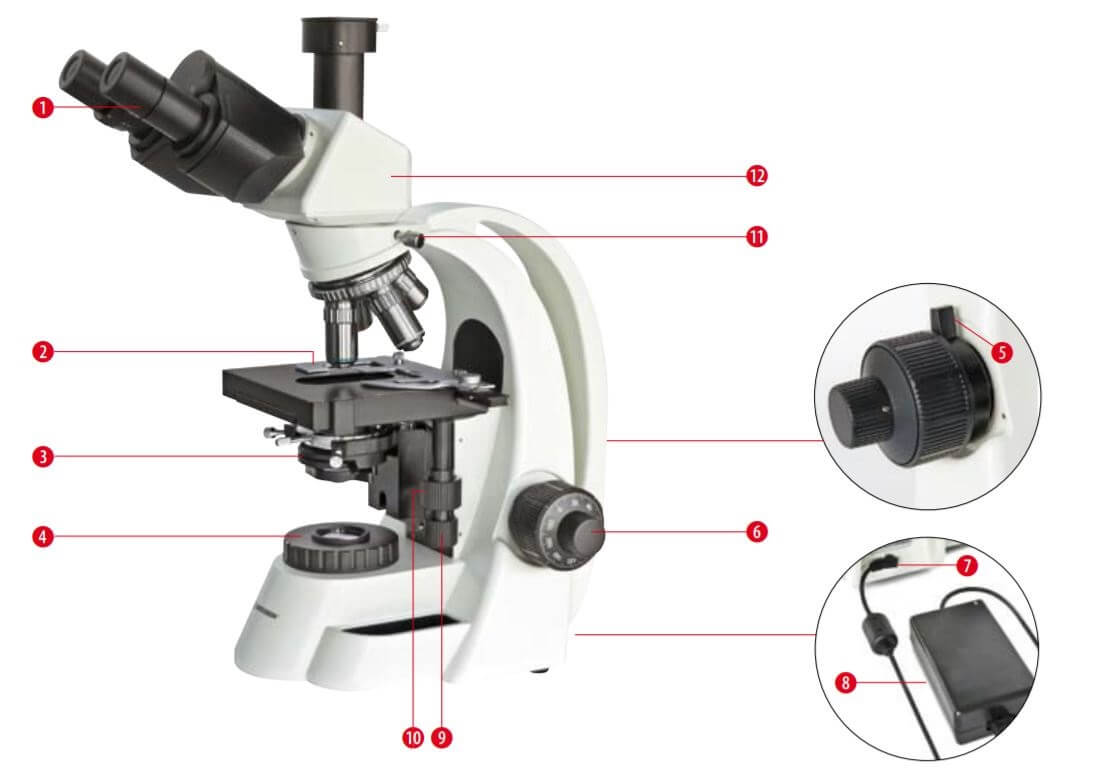

1. Oculaire
2. Guide objet
3. Condenseur (avec diaphragme d‘ouverture)
4. Diaphragme de champ avec porte filtre
5. Blocage de sécurité en hauteur
6. Molette de réglage fin micrométrique
7. Connexion pour l’alimentation
8. Alimentation électrique
9. Réglage de la platine en transversal
10. Réglage de la platine en longitudinal
11. Vis de blocage de la tête
12. Tête trinoculaire du microscope

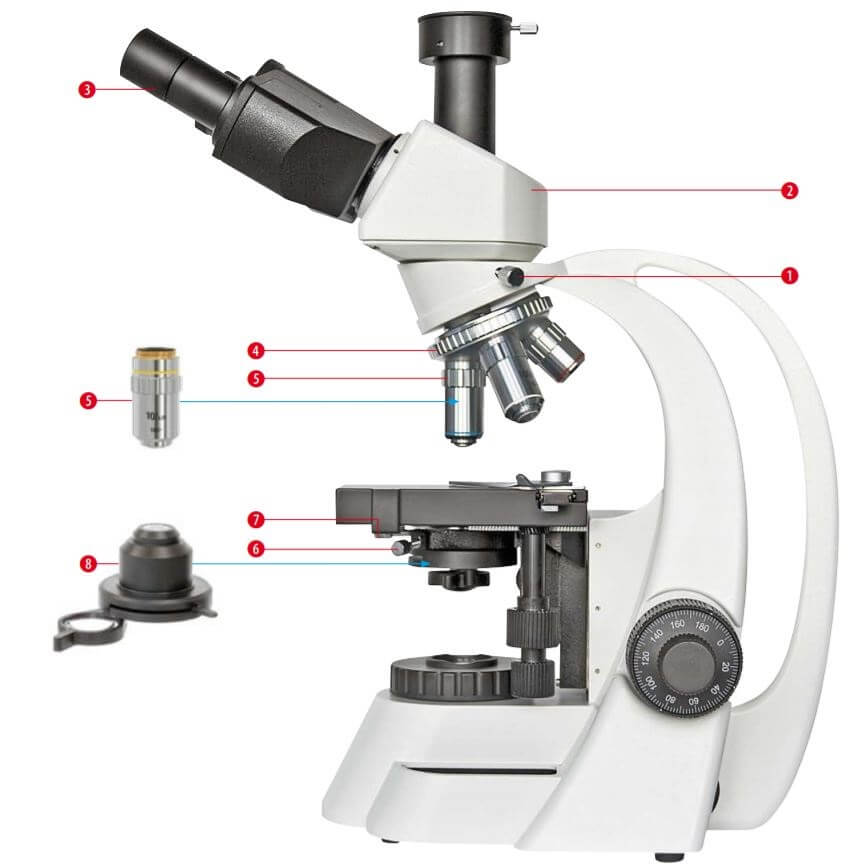

1. Vis de blocage de la tête
2. Tête du microscope trinoculaire
3. Oculaire
4. Tourelle révolver
5. Objectif
6. Vis de centrage du condenseur
7. Vis de blocage du condenseur
8. Condenseur avec diaphragme à iris
